POLYURETANOVÁ SÍTA
Firma Isenmann zahájila výrobu polyuretanových sít již v roce 1973.
Zpočátku se vyráběla síta upínací, se samonosným rámem a rovné plochy.
Výroba výměnného systému WS byla zahájena roku 1978.
Výměnný systém WS 43 se vyráběl od roku 1978
Výměnný systém WS 80 se vyráběl od roku 1980
Výměnný systém WS 83 se vyrábí od roku 1983
Výměnný systém WS 85 se vyrábí od roku 1984
Jedná se o velmi úspěšný systém a další vývoj se zaměřuje především na něj.
| Iseprénová síta
slouží ke třídění všech materiálů od hrubého předtřídění až po nejjemnější zrna.
ISEPREN polyuretanová síta se dají namontovat stejně tak lehce jako drátěná síta či děrované plechy. Zaručují hospodárné využití a zlepšený provozní výkon jak při suchém, tak při mokrém třídění.
- lepší životnosti než u ostatních materiálů
- maximální třídicí výkon a přesnost třídění
- nejnižší provozní náklady
- bezproblémová montáž bez dalších úprav na třídiči
- vyzkoušený mechanismus pro stabilizace kmitočtů
- šetrné zakrytí zařízení
- bezhlučný provoz
- ochrana upínací a nosné konstrukce
nabízíme ve čtyřech provedení:
A materiál - tvrdost 90 shore ’A‘ - pro většinu osazovaných třídičů, suchých nebo mokrých
B materiál - tvrdost 92 shore ’A‘ - pro příjem většího dynamického zatížení
C materiál - tvrdost 58 shore ’A‘ - pro vysokou elasticitu a velkou otěruvzdosrnost
D materiál - tvrdost 60 shore ’A‘ - speciální kvalita pro tlumení prudkých nárazů
Polyuretanová - iseprenová síta se vyrábějí z litého polyuretanu (VG) o síle síta od 15 mm do 70 mm, standardně 30 mm nebo jako membránová síta (SPM) o síle membrány 1 mm až 6 mm.
Velikost oka: od 2 × 2 mm přes 0,3 × 11 mm až do max. velikosti 188 × 188 mm
Velikost oka pro čtvercové otvory: 2,0 - 188,0 mm
Velikost oka pro podélné otvory: 1,0 × 25,0 - 17,7 × 51,7 mm
Velikost oka pro obdélníkové otvory: 2,2 × 4,0 - 50,1 × 75,2 mm

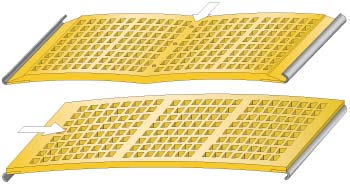

› příčně a podélně napínaná síta
jsou vhodná pro předtřídění, samotné třídění a také pro odvodňování.
› síta se samonosným rámem
vhodná především pro odvodňování ale také pro třídění
› rovné sítové plochy
jsou vhodná pro předtřídění, samotné třídění a také pro odvodňování.

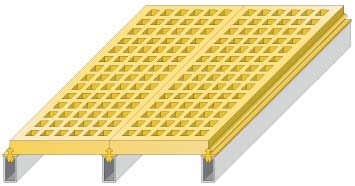

› výměnný systém WS 85
je vhodný pro předtřídění, samotné třídění a také pro odvodňování.
- přizpůsobí se Vašim potřebám
- jednoduchá montáž a výměna segmentů
- nízké provozní náklady
- tichý provoz
- úspěšně odzkoušený v praxi
ISEPREN WS 85 je stavebnicový systém, který se skládá z:
- nové provedení
1. WS nosník
2. NOCKIN lišta z polyuretanu
3. středové segmenty typ I
4. stranová vymezovací lišta pro středové segmenty
5. klínová lišta
6. klín
ISEPREN WS 85 stavebnicový systém (starší provedení) se skládá z:
1. WS nosník
2. NOCKIN lišta z polyuretanu
3. středové segmenty typ I
4. stranové segmenty typ A
5. klínová lišta
6. klín
Nabízené WS 85 nosníky
Nosníky WS z válcovaného profilu nabízíme v několika rozměrech.
NOCKIN lišty
Nedílnou součástí systému WS 85 jsou polyuretanové NOCKIN lišty. NOCKIN lišty se zaklapnou do WS nosníku a po celou dobu provozu drží výměnné segmenty WS 85 na svém místě.
Středové segmenty typ I
Iseprenová síta WS 85 jsou dodávány s ohledem na individuální potřeby zákazníka a jsou vyrobeny z vysoce kvalitního polyuretanového materiálu. Mezi jednotlivými řadami nevznikají mezery a třídit je možné již od velikosti 0,2 mm až do 125 mm.
Středové segmenty se standardně dodávají v šířce 300 mm a dále v šířkách 150 mm, 175 mm a 325 mm.
Možnosti stranového upevnění
Druhy WS 85:
litý středový segment (VG) |
středový segment – pružné provedení |
membránový středový segment (SPM) |
|
středový segment s podélnými otvory |
odvodňovací síto |
elipsová oka – pro WS 85 žádný problém... |
WS 85 provedení Tandem
Použití WS Tandem

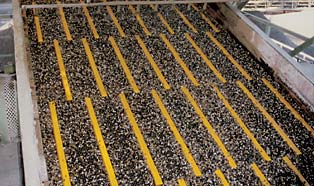

› výměnný systém WS 83
je určen k použití kovových sít (drátěná síta, harfová síta apod.) v kombinaci s polyuretanovými nebo gumovými síty na upravený třídič pro WS 85.
Využívá se při velkém zatížení třídících ploch, při častých krátkodobých změnách velikosti třídění a při třídění vlhkého sypkého materiálu.
Do WS nosníků se místo NOCKIN lišt instaluje tzv. spodní lišta WS 83, která umožňuje umístění drátěných sít - segmentů, ty se pak přichytí horní lištou WS 83.
Výměna sít je velice jednoduchá a rychlá. Odpadá pracná manipulace s rozměrnými síty (nyní jen cca 300 × 1000 mm).
Hlavní předností WS 83 je značná úspora kovových sít, protože při opotřebení se vyměňují pouze jednotlivé díly.
› síta pro bubnové třídění
› síta pro korečka vodního bagru

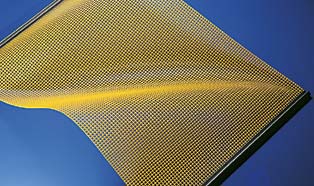

| ISE-Flex
Jedná se o polyuretanové síto pro upínání do třídičů všech typů s dlouhou životností a velkým třídícím výkonem.
Tato síta byla vyvinuta pro kvalitní třídění sypkých materiálů. Díky mimořádné pružnosti a odolnosti použitého materiálu nabízí tato síta celou řadu předností:
neucpávají se
velký výkon
vysoká hospodárnost
bezhlučný provoz
lehká manipulace a montáž
nízká hmotnost
Zvláštním znakem ISE-flex síta je, že jednotlivá ocelová lanka jsou obalena kvalitním polyuretanem a mají pevně spojena všechna překřížení - typ 1.
Na přání zákazníka se může ISE-flex dodat také - typ 2, kdy nejsou všechna překřížení pevně spojena.
Velikost oka: 1,5 mm - 40 mm
ISE - flex
oko v mm |
Ø drátu v mm |
dodávané délky v mm (Fl) |
poznámka (délky v mm) |
1,5 |
1,5 |
1000, 1250 a 1500 |
Typ 1 + 2
|
2,5
|
1,5
|
1000, 1250 a 1500
|
Typ 1 + 2
|
3,0
|
1,5
|
1000, 1250 a 1500
|
Typ 1 + 2 d. 1000, Typ 1 d. 1250 a 1500
|
3,5
|
1,5
|
1000, 1250 a 1500
|
Typ 1 + 2
|
3,5
|
2,0
|
1000, 1250 a 1500
|
Typ 1 + 2
|
4,0
|
1,5
|
1000, 1250 a 1500
|
Typ 1 + 2
|
4,0
|
2,0
|
1000, 1250 a 1500
|
Typ 1 + 2
|
4,5
|
2,0
|
1000, 1250 a 1500
|
Typ 1 + 2
|
4,5
|
2,5
|
1000, 1250 a 1500
|
Typ 1 d. 1000, Typ 1 + 2 d. 1250 a 1500
|
4,5
|
3,0
|
1000, 1250 a 1500
|
Typ 1 + 2
|
5,0
|
2,5
|
1000, 1250 a 1500
|
Typ 1 + 2
|
5,0
|
3,0
|
1000, 1250 a 1500
|
Typ 1 + 2
|
5,5
|
2,5
|
1000, 1250 a 1500
|
Typ 1 + 2
|
5,5
|
3,0
|
1000, 1250 a 1500
|
Typ 1 + 2
|
6,0
|
2,5
|
1000, 1250 a 1500
|
Typ 1 + 2 d. 1000, Typ 1 d. 1250 a 1500
|
6,0
|
3,0
|
1000, 1250 a 1500
|
Typ 1 + 2
|
7,0
|
2,5
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
7,0
|
3,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
7,0
|
4,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
8,0
|
3,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
8,0
|
4,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
9,0
|
4,0
|
1000, 1250 a 1500
|
Typ 1 + 2 d. 1000, Typ 1 d. 1250, d. 1500 není běžně skladem
|
10,0
|
5,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
10,0
|
6,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
12,0
|
5,0
|
1000, 1250 a 1500
|
Typ 1 + 2 d. 1000, Typ 1 d. 1250 a 1500
|
13,0
|
5,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
14,0
|
5,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
15,0
|
5,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
15,0
|
6,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
16,0
|
5,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
16,0
|
6,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
17,0
|
6,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
17,0
|
7,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
18,0
|
6,0
|
1000, 1250 a 1500
|
Typ 1 + 2 d. 1000, d. 1250 a 1500 není běžně skladem
|
20,0
|
6,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
20,0
|
7,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
20,0
|
8,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
22,0
|
6,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
23,0
|
8,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
24,0
|
6,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
24,0
|
10,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
25,0
|
8,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
25,0
|
10,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
27,0
|
10,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
30,0
|
12,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
35,0
|
12,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
38,0
|
12,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
40,0
|
12,0
|
1000, 1250 a 1500
|
Typ 1 ale není běžně skladem
|
Jiné specifikace na vyžádání
|
